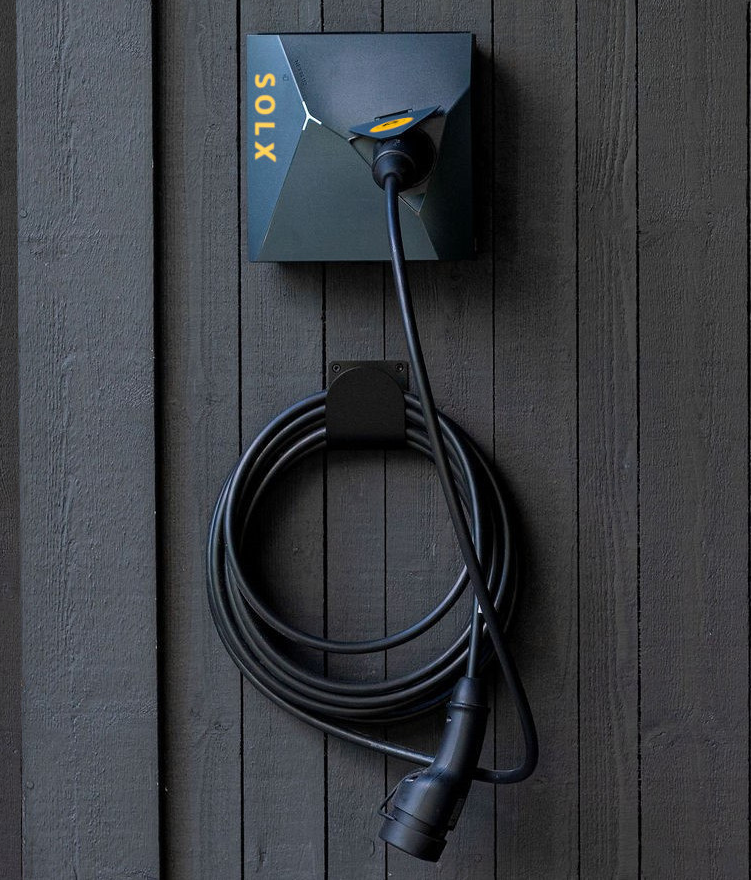

Carregador SOLX / Nexblue Edge com SafeCharge Shield®Ficha Técnica
Cada unidade integra o sistema anti‑incêndios
SafeCharge Shield®, que corta instantaneamente a alimentação e extingue qualquer foco de
fogo dentro do equipamento.
1. Geral
Modelo
NB1620A
Dimensão (mm)
H: 235 x W: 230 x D: 130
Montagem na Parede (mm)
H: 206 x W: 130
Peso
1.8 kg
Temperatura de Operação
-30 °C a +50 °C
Temperatura de Armazenamento
-40 °C a +70 °C
Humidade de Trabalho
5% a 80%
Altitude de Trabalho
< 2000 m
Embalagem Externa
Cartão
2. Carregamento & Redes Elétricas
Potência de Carregamento
1.4 a 22 kW
Conector
Tomada Tipo 2
Corrente Nominal
6 A monofásico até 32 A trifásico
Corrente Máxima de Saída
32 A
Tensão
3 × 400 V AC / 230 V AC (±10%)
Rede de Instalação
IT, TN e TT (auto detecção)
Frequência
50 Hz
Medidor de Energia Integrado
±2%
3. Proteção
Proteção de Corrente Residual Integrada
RDC-DD (6 mA DC) IEC 62955 + 30 mA AC* (*RCD tipo A externo necessário)
Sistema anti‑incêndios
SafeCharge Shield® – ampola térmica Ø 5×20 mm com agente FK‑5‑1‑12; activa‑se a
135‑165 °C, corta a alimentação (fail‑safe) e extingue o foco.
Proteção IP
IP54
Proteção contra Impacto
IK08
Resistência UV
Sim
Classe de Isolamento
I
Categoria de Sobretensão
III
Nível EMC
Classe B
Outras Proteções
Proteção contra sobrecarga, corrente residual, sobretensão/subtensão, sobretemperatura, proteção
contra soldagem de relé, proteção contra surtos
4. Interface do Utilizador
Material da Caixa
Plástico
Indicador LED
Vermelho / Verde / Azul / Branco / Laranja
Leitor RFID
ISO / IEC 14443 Tipo A
Modos de Arranque
myNexBlue APP / RFID / NFC / Plug & Play / NexBlue User Portal
